Čepovitý ventil

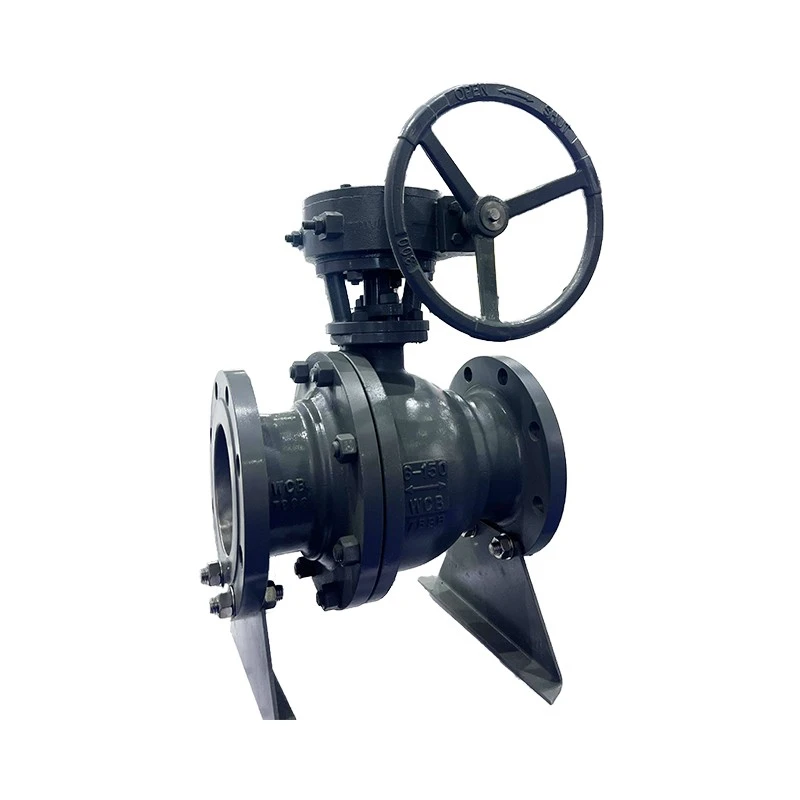

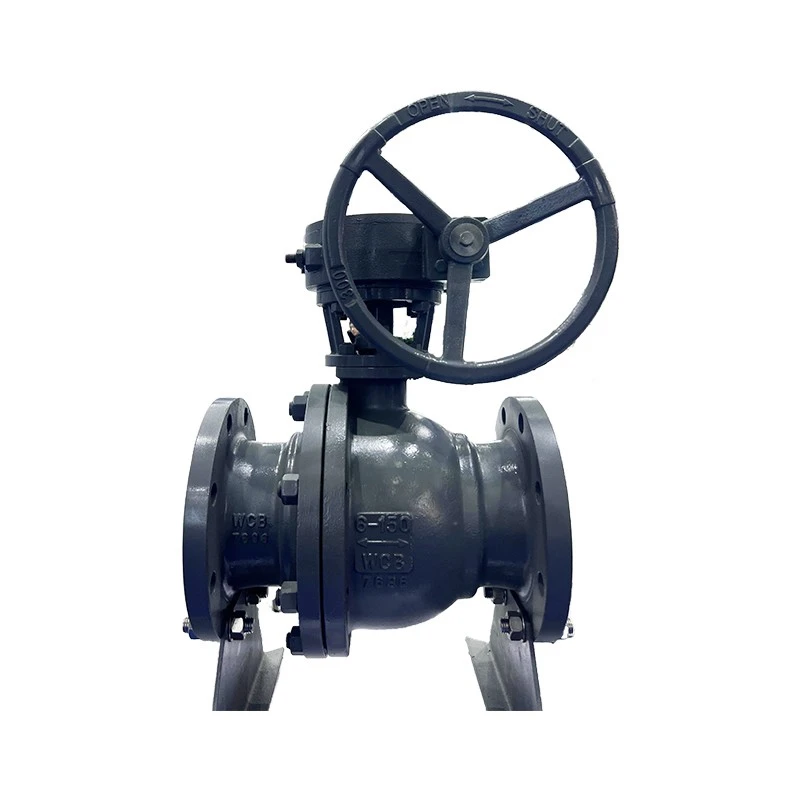

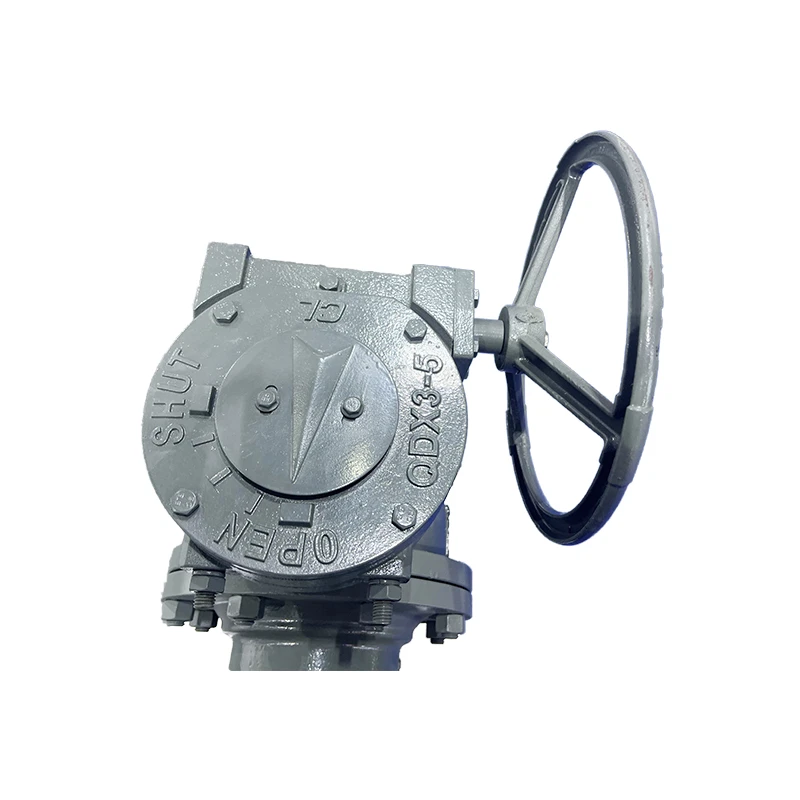

Veľké potrubia a vysoké tlakové rozdiely vyžadujú špeciálny dizajn. Normálny plávajúci guľový ventil tlačí guľôčku proti sedlu. Vďaka tomu je krútiaci moment vysoký a sedadlo sa rýchlo opotrebováva. Náš čapový ventil má pevnú guľu. Gulička má ložiská v hornej a dolnej časti. Tlak média na guľu sa prenáša cez ložiská do tela. Sedadlo je odpružené-. Takže získate obojsmerné-tesnenie. Model Q341F-16C znamená závitovkové koleso, prírubu, PTFE tesnenie, PN16 a oceľoliatiny. Tento ventil je pre DN150 a vyššie. Sedadlo má dvojitý piestový efekt. Bez ohľadu na to, z ktorého smeru médium pochádza, tesnenie je spoľahlivé.

V porovnaní s plávajúcimi guľovými ventilmi má náš otočný ventil namontovaný na kolíku nižší krútiaci moment, spoľahlivejšie tesnenie a dlhšiu životnosť. Predstavec má dizajn odolný proti prefúknutiu-. Je tam otvor na vstrekovanie tuku. Na núdzové zastavenie môžete vstreknúť mazivo na tesnenie. Horné a spodné ložiská sú vyrobené zo samomazného kompozitného materiálu. Nie je potrebné pridávať tuk. Vyrobili sme DN250 čapové ventily pre čerpaciu stanicu PetroChina. Bežali 2 roky pod tlakom 10 MPa. Ventil sa dal ešte ľahko otočiť. Tesnenie bolo stále dobré. Naše CNC vyvrtávačky a vnútorné brúsky udržujú sústrednosť ložiskového otvoru do 0,02 mm.
